| 是否进口否 | 产地佛山 |
| 加工定制否 | 品牌汉华智能 |
| 型号PM96C | 类型电子式电能仪表 |
| 基本电流5A | 准确度等级0.5 |
| 参比电压220V | 显示方式LCD |
| 频率45-55Hz | 最大电流9999A |
展开

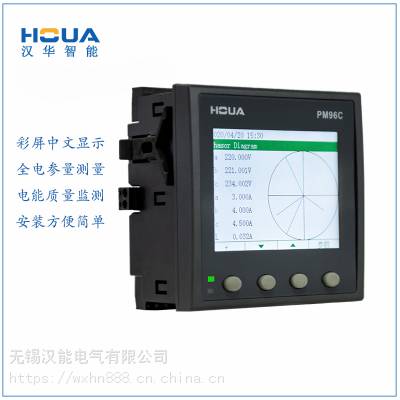

彩屏中文电能表网络多功能电力仪表PM96C汉华智能***
1. 概述
PM96C彩屏***网络电力仪表，320*240彩色中文液晶显示，采用96外形以及极短的表体进深，特别适合狭小安装空间的应用，工业标准宽温液晶显示屏，具备良好的高低温显示特性，PM96C表能实现全电量测量和显示，包括动态报警、开关量输入输出状态、SOE事件记录、复费率、回路负荷率显示、谐波等、支持双通讯、变送输出功能。PM96C表采用卡扣式固定设计，提高柜体装配效率，适用于各行业开关柜配电屏回路配电测控。
2.

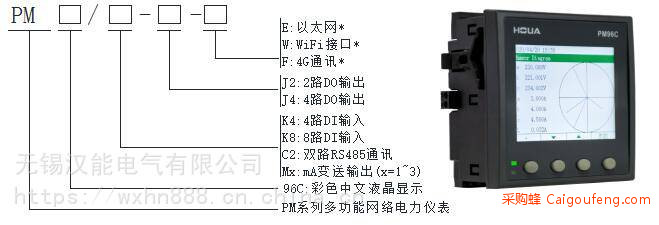

产品型号
*：产品功能将陆续退出
3. 技术指标
参数 | 性能指标 | ||
输入信号 | 信号网路 | 三相三线、三相四线，详见接线图； | |
频率 | 45～65Hz； | ||
电压 | AC 57.7/100V、230/415V | ||
过负荷：1.2 倍额定值（连续）；2 倍额定值/1 秒； | |||
功耗：＜ 0.5VA（每路）； | |||
电流 | AC 1A、5A | ||
过负荷：1.2 倍额定值（连续）；10倍额定值/1 秒； | |||
功耗：＜ 0.5VA（每路）； | |||
精度 | 电压、电流、功率 | 0.2级 | |
有功电能 | 0.5s级 | ||
无功电能 | 2级 | ||
电源 | 工作范围：AC/DC 85V～265V 功耗：主体功耗≤5VA； | ||
继电器输出 | 触点类型：常开 （电平输出或点动模式） 触点容量：AC 250V/3A DC 30V/3A； | ||
电能脉冲输出 | 输出方式：集电极开路的光耦脉冲； | ||
开关量输入 | 支持干接点输入，内置DC12V电源； | ||
通讯 | RS485接口支持Modbus-RTU协议或DLT645规约； | ||
安全性 | 工频耐压 | 辅助电源、电压信号、电流信号之间工频耐压为AC 2kV/1min； 开关量输入、脉冲输出、通讯、之间的工频耐压为AC 1kV/1min； | |
绝缘电阻 | 输入、输出端对机壳>100MΩ； | ||
电磁兼容等级 | 符合IEC 61000标准（4级）； | ||
防护等级 | IP51（前面板），IP31（柜内本体） | ||
使用环境 | 仪表工作温度：-25℃～+70℃；显示屏工作温度-20℃～+70℃； 储存温度：-40℃～+85℃； 相对湿度：≤95% 不结露； 海拔高度：≤2500m； | ||
4.
开孔及安装
